Icom IC-9700
144, 430, 1200 MHz ALL MODE TRANSCEIVER
* Wij zijn officieel Icom dealer. Zie dealerlijst website Amcom. Hier kan je dus ook terecht voor garantie.
* Ze worden dus geleverd met Nederlandse handleiding van Amcom.
All mode, tri-band transceiver covering the 144, 430, 1200 MHz
Real-time, high-speed spectrum scope for the 144, 430, 1200 MHz bands
New PA provides a powerful 100 W (144 MHz), 75 W (430 MHz) and 10 W (1200 MHz) output
Dualwatch operation and full-duplex operation in the satellite mode
Follows Icom’s center display design style with a 4.3 inch touch screen color TFT LCD
D-STAR provides digital clear audio and Internet capable communication
Smooth satellite operation with normal/reverse tracking and 99 satellite channels
Digital Data (DD) mode provides 128 kbps data communication
GENERAL
Frequency coverage: 144.000–146.000, 430.000–440.000, 1240.000–1300.000 MHz
Mode: SSB, CW, RTTY, AM, FM, DV, DD
Number of channels: 107 (99 Simplex + 6 Program scan edges + 2 CALL) × 3 bands, 99 (Satellite) , 2000 (DR function)
Antenna connectors: 144 MHz SO-239 (50 Ω), 430/440, 1200 MHz Type-N (50 Ω)
Power supply requirement: 13.8 V DC ±15% (Negative ground)
Power consumption: TX Less than 18 A (High power), RX 1.2 A typical (Standby), Less than 1.8 A (Maximum audio)
Operating temperature range: −10 °C to + 60 °C; 14 ˚F to 140 ˚F
Frequency stability: Less than ± 0.5 ppm (–10°C to + 60°C; 14˚F to 140˚F)
Frequency resolution: 1 Hz
Dimensions: 240 × 94 × 238 mm, 9.4 × 3.7 × 9.4 in (W × H × D, projections not included)
Weight: 4.7 kg, 10.4 lb (approximate)
TRANSMITTER
Output power: <SSB/CW/FM/RTTY/DV/DD> <AM>
144 MHz > 0.5–100 W 0.125–25 W
430/440 MHz > 0.5–75 W 0.125–18.75 W
1200 MHz > 0.1–10 W 0.025–2.5 W
Modulation system:
SSB > Digital PSN modulation
FM > Digital Reactance modulation
AM > Digital Low Power modulation
DV > Digital GMSK Reactance modulation
DD > Digital Quadrature modulation
Spurious emissions: <Harmonics> <Out-of-band emission>
144 MHz > Less than –63 dB Less than −60 dB
430/440 MHz > Less than –61.8 dB Less than −60 dB
1200 MHz > Less than −53 dB Less than −50 dB
Carrier suppression: More than 50 dB
Unwanted sideband: More than 50 dB
Microphone impedance: 600 Ω
RECEIVER
Receiver system:
144, 430/440 MHz RF Direct Sampling
1200 MHz Down Conversion IF Sampling
Intermediate frequency: 311–371 MHz (1200 MHz)
Sensitivity (Preamp: ON, Filter: SOFT):
SSB/CW (10 dB S/N) > Less than 0.11 μV
AM (10 dB S/N) > Less than 1.0 μV
FM (12 dB SINAD) > Less than 0.18 μV
DV (1% BER) (PN9) > Less than 0.35 μV
DD (1% BER) (PN9) > Less than 1.59 μV
Selectivity (Filter: SHAPE):
SSB (BW=2.4 kHz) > More than 2.4 kHz/−3 dB, Less than 3.6 kHz/−60 dB
CW (BW=500 Hz) > More than 500 Hz/−3 dB, Less than 700 Hz/−60 dB
RTTY (BW=500 Hz) > More than 500 Hz/−3 dB, Less than 700 Hz/−60 dB
AM (BW=6 kHz) > More than 6 kHz/−3 dB, Less than 15 kHz/−60 dB
FM (BW=15 kHz) > More than 12 kHz/−6 dB, Less than 20 kHz/−60 dB
DV (12.5 kHz spacing) > More than −50 dB
DD (300 kHz spacing) > More than −40 dB
Spurious and image rejection ratio:
SSB/CW > 144, 430/440 MHz More than 70 dB, 1200 MHz More than 50 dB
AM/FM/DV > 144, 430/440 MHz More than 60 dB, 1200 MHz More than 50 dB
DD > 1200 MHz More than 50 dB
Audio output power: More than 2.0 W (1 kHz, 10% distortion) into an 8 Ω load
SUPPLIED ACCESSORIES
• HM-219, hand microphone • DC power cable

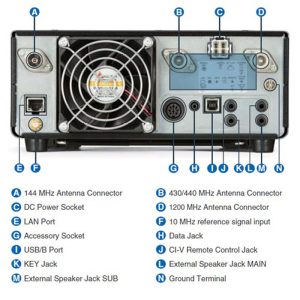

REAR PANEL
OE1TRB –
Great transceiver, fast delivery – support with ham spirit !
A big thank you to you and your background team.
The radio is excellent , easy as the IC-7300 and nice display and handling as to be expected from ICOM ! Well done at Icom . I like it and would recommend to go for it.
best 73 de Thomas OE1TRB
David –
Op 24 april kon ik de IC-9700 ophalen. Naast dat het leuk was om even met Marcus bij te praten, was het leuk om ook even de Hamshop te zien.
De IC-9700 is inmiddels wat op de pijnbank geweest, en ik heb goede en slechte dingen ontdekt. Daarom even mijn opmerkingen in compacte vorm:
+Super mogelijkheden, audio processing, goede bandbreedte filter instellingen, zelfs SWR meten kan
+Prachtig realtime waterfall display, werkt ERG fraai
+Erg goede modulatie en audio processing
+Erg fraai displaym met mooie layout
+Even wennen, maar erg makkelijke bediening
+Mooi stabiel op alle banden
-Op 2 meter wint mijn TM742E het qua ontvangst (FM) behoorlijk van de IC-9700 (S7 tot S9 storing op 2m, de 742E kan er beter mee overweg). Een signaal op de rand klinkt op de 742E goed en is op de 9700 onverstaanbaar. Dat moet echt beter kunnen lijkt me
-Op 70cm gaat de squelch even open als je over de band stapt in de buurt van een sterk signaal
-RX en TX bandbreedtes niet onafhankelijk instelbaar
-Kan maar 2 banden afluisteren ipv 3, was bekend, maar is toch een gemis
-Audio processing zit wat te diep en op verschillende plekken weg gestopt. Dit valt nog mee want eenmaal ingesteld is het prima
Overall: pracht set, vooral super goed audio OOK in SSB (ik was nooit een SSB fan maar dat is nu veranderd), mooi stil ook bij lange doorgangen (stille ventilator)
Dat de 2m RX wat minder is door de storing is jammer, maar wellicht komt er nog een firmware die dit wat beter doet.
David –
Zoals ik eerder berichtte deed de 9700 het qua ontvangst op FM wat minder dan mijn hele oude TM742E. Of de storing is minder heftig geworden, of de nieuwste firmware heeft dat stiekem ook verbeterd. Het verschil is er in ieder geval niet meer.
Het enige is dat ik wel iets smaller moet luisteren, en dat ik in FM de RX en TX bandbreedtes niet apart in kan stellen. Misschien komt dat ooit nog.
De geluidskwaliteit, stabiliteit en het gebruiksgemak zijn geweldig, ik kan iedereen deze set aanbevelen! Super aankoop!
David, PE1MUD
Jan –
Wat een geweldige radio.
Wat levering en communicatie betreft over hamshop kan ik alleen maar zeggen; als u iets beters weet laat het mij dan weten.
Het is gewoon geweldig perfect vriendelijk en supersnel.
ON4ARV –
heel tevreden prachtig toestel In het begin toch wel even doorbijten
Om de nodige instellingen te doen D-STAR FT8 en foto’s ontvangen en doorsturen. gewoon een mooie aanwinst
Bedankt HAMSHOP voor de geweldige service.
PE2AAB –
De radio nu een paar maanden in gebruik en ben zeer tevreden over het apparaat.
Ze gaan als warme broodjes over de toonbank maar ik kon er nog twee reserveren bij Marcus. Eentje voor Peter, PD1EDS en eentje voor mijzelf.
Door Marcus Coronaproof in de kofferbak geplaatst en met de ”precious cargo” weer naar het zuiden gereden.
Perfecte service weer en fijn dat ik de spullen kon ophalen (dit was vóór de aangescherpte maatregelen)
Het enige nadeel; nu wil ik ook de bijpassende 7300 en speaker ernaast hebben 😀
Rick, PE2AAB
Gerard NL14080 –
Altijd al geïnteresseerd geweest in elektronica en radio, maar nog nooit de moeite genomen om het examen te doen. Ik ben nu aan het studeren voor het N-examen.
Vooruitlopend deze set gekocht (samen met een IC-7300) en aan het genieten van alle mogelijkheden.
Buitengewoon goede service bij HAMshop; vriendelijke mensen, van harte aanbevolen!
